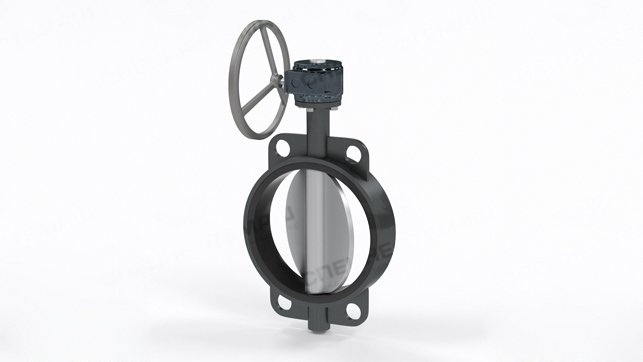

Затворы поворотные дисковые СНМ 58030

Затворы поворотные дисковые СНМ 58030
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация


Затворы дисковые нержавеющие из серии СНМ 58030 имеют манжету (мягкое седловое уплотнение) и симметричный диск.

Основная особенность данных затворов заключается в герметичности: за счет манжеты, выступающей с двух сторон корпуса, присоединение не требует дополнительного уплотнения между фланцами. Обычно используется межфланцевое соединение, но возможны и другие виды: фланцевое или с резьбовыми проушинами.

К характерным особенностям также относят неконтактность корпуса детали с рабочей средой. Это позволяет определять эксплуатационные свойства затвора по материалам, из которых изготавливается диск и манжета.

Седловое уплотнение может изготавливаться двумя способами: при межфланцевом соединении используется съемный вариант, а для фланцевых соединений монолитный. Затвор с уплотнением VITON - одно из лучших решений у данной продукции

Также затворы поворотные дисковые межфланцевые серии СНМ 58030 обладают следующими преимуществами:

  • небольшие вес и длина;
  • простая конструкция;
  • регулирование расхода;
  • герметичность;
  • скорость работы диска.

Сфера применения данных затворов довольно широка. Чаще всего они применяются там, где необходима повышенная герметичность – в водоснабжении, газоснабжении, теплоснабжении, вентиляции и других.

Производитель затворов дисковых поворотных межфланцевых СНМ 58030 - ООО "НПО "Спецнефтемаш".

Технические характеристики

Изготовление и поставка: По ТУ 3700-002-24009276-2015
Тип конструкции: Затворы с симметричным диском, с манжетой из эластомера
Диаметр номинальный DN 40 – DN 1200
Давление номинальное - PN 6, 10 кгс/см2 для затворов DN 40-1200
- PN 16 кгс/см2 для затворов DN 40-600 межфланцевых и для DN 40-1200 затворов фланцевых
Температура рабочей среды: до +180°С в зависимости от материала манжеты
Управление: - рукоятка DN 40-250
- редуктор DN 40-1200
- электро- или пневмопривод- DN 40-1200
Класс герметичности: «А» по ГОСТ Р 54808-2011
Основные рабочие среды: Вода, воздух, природный газ и газообразные продукты, газообразный аммиак, нефтепродукты, углеводороды, кислоты, щелочи, спирты, морская вода
Присоединение: - стяжное между фланцами трубопровода;
- фланцевое;
(Присоединительные размеры по ГОСТ 12815-80, исполнение 1, ряд 2, ответные фланцы по ГОСТ 12820-80, 12821-80)
Установочное положение: Любое, кроме положения «электроприводом вниз» для электроприводных затворов
Направление подачи рабочей среды: Любое
Скорость потока рабочей среды: До 80 м/с для газообразной среды, до 5 м/с для жидкостей
Климатическое исполнение: У, УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69
Расходная характеристика затворов: Равнопроцентная, при углах открытия диска от 20° до 70°
При углах открытия до 60-70° затворы могут применяться для дросселирования потока рабочей среды

Детализация затвора СНМ 58030

Детализация затвора поворотного дискового СНМ 58030

Конструкция затвора

Позиция Наименование Позиция Наименование
1 Корпус 5 Втулка
2 Диск 6 Втулка
3 Манжета 7 Кольцо
4 Вал 8 Штифт

Манжета

Материалы манжет Диапазон температуры Описание
NBR -30°С …+80°С - стойкость к маслам, смазочным материалам, топливам, природному газу; - неустойчив к щелочным и кислотным средам, водяному пару
EPDM -40°С…+130°С - стойкость к воде, пару, щелочам, кислотам, абразивным примесям, воздуху; - неустойчив к горюче-смазочным материалам, жирам
Viton -30°С…+180°С - стойкость к маслам, бензинам, диз.топливу, растворам кислот и щелочей средней концентрации; - неустойчив к кетонам, горячей воде, пару

Материальное исполнение корпусов и дисков

Ма­те­риа­лы кор­пу­сов и дис­ков Ми­ни­маль­ная тем­пе­ра­ту­ра Опи­са­ние
GGG40 -25°С - чугун с шаровидным графитом для применения на улице;
WCB -40°С - углеродистая сталь для неагрессивных сред;
GG25 -10°С - серый чугун для применения внутри помещений;
CF8 -100°С - нержавеющая сталь, применение в условиях агрессивной окружающей среды и при низких температурах;
CF8M -100°С - нержавеющая сталь, применение в условиях агрессивной окружающей среды и при низких температурах.

Условное обозначение затвора СНМ 58030

СНМ 1. 2. 3. 4. 5. 6
СНМ 58030. 100. 10. 2. 3. 02
1 Зат­вор дис­ко­вый Серия
с симметричным диском и манжетой из эластомера
DN 40 – 1200 мм
PN 10, 16 кгс/см2
СНМ 58030 стяж­ной меж­ду флан­ца­ми тру­бо­про­во­да с глад­ки­ми проуши­на­ми
СНМ 58031 флан­це­вый (при­сое­ди­ни­тель­ные раз­ме­ры по ГОСТ 12815-80, испол­не­ние 1, ряд 2, при­сое­ди­ни­те­ль­ные флан­цы тру­бо­про­во­да по ГОСТ 12820-80, 12821-80
СНМ 58032 стяж­ной меж­ду флан­ца­ми тру­бо­про­во­да с резь­бо­вы­ми проуши­на­ми
2 Диа­метр (DN)
100 диа­метр зат­во­ра в мм (100, 200, 300, 400, 600, 700 и др.)
3 Дав­ле­ние (PN)
10 дав­ле­ние в атм (6, 10, 16, 25, 40, и т.д.)
4 Кор­пус
1 Чу­гун вы­со­ко­прочн­ый GGG40 ASTM A536
2 Сталь угле­ро­дис­тая WCB ASTM A216
3 Чу­гун ков­кий GG25 ASTM A126
4 Сталь кор­ро­зион­но­стой­кая CF8 ASTM A351
5 Диск
1 Бронза B148 ASTM C954
2 Сталь угле­ро­дис­тая WCB ASTM A216
3 Чу­гун вы­со­ко­проч­ный GGG40 ASTM A536
4 Сталь кор­ро­зион­но­стой­кая CF8 ASTM A351
5 Сталь кор­ро­зион­но­стой­кая мо­либ­ден­со­дер­жа­щая CF8М ASTM A351
6 Ма­те­риал уп­лот­не­ния (ман­же­ты)
01 NBR (-30 ˚С… +80 ˚С)
02 EPDM (-40 ˚С… +130 ˚С)

Чтобы купить затворы поворотные дисковые в Заринске, свяжитесь с менеджерами нашей компании любым удобным способом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • DN Угол поворота диска, град
    102030405060708090
    400,923,57,813,522355771105
    501,694,210,921,2426092135192
    653,386,451930,55587161226307
    804,2911,225,549,693132228312425
    1007,6217,944,379135250375542745
    12512,525,168,21332354036549201260
    1501940,197,3188338596105013301850
    20030,575,31723425711015157022603120
    25048,31123145099101530230534104870
    30070,216833568712202260324048907010
    35088,521543584215702620407062008800
    4001152805581183198033102530810011400
    50018245390218703015528083101280018300
    6002486451265249044507530121001740025200
    800442116522504580821012850201003120044300
    10007021860357071601265020650332004970071300
    12001010262550601018017930292004320070100101200
  • DN PN, кгс/см2
    61016
    4091012
    50171820
    65202225
    80303234
    100505357
    125758087
    150118130140
    200213230266
    250342390404
    300497570657
    350593700810
    4008049601097
    450105812801480
    500139217101900
    600213926803050
    70038364170
    80050505490
    90062616700
    10001066211380
    12001495216000
  • DNНоминальный внутренний диаметр трубопровода, Dном, ммМинимальный внутренний диаметр трубопровода, Dмин, ммМинимальный радиальный зазор от кромки диска до внутренней поверхности трубопровода, мм
    404030,5 1,5
    505034
    656553
    808072
    10010092
    125125118
    150150145,5
    200200200 3
    250250249
    300300299
    350350336
    400400381
    500500478
    600600581 6
    800800778
    10001000978
    120012001174
  • DN40-100125,150200-300350,400450-600700-9001000,1200
    Полный средний ресурс, ч, не менее 40000
    Средний ресурс манжеты, циклов5000400036003000200016001500
    Гарантийная наработка манжеты, циклов, не менее1800150014001200800600450
  • исполнение затвора DN 40-250 с рукояткой

    DNPN, кгс/см2ABCLверхний фланец по ISOn*dIxIМасса с рукояткой, кг
    406,10,16681381532 F05 4 универсальных отверстия для PN 6-16 9х93,0
    506,10,168016115433,2
    656,10,168917515 463,4
    806,10,1695181153,5
    1006,10,161142004252 F0711х116,1
    1256,10,1612721342 56 14х148,2
    1506,10,16139226429,6
    2006,10,161752604260 F10 22х2214,8
    2506,10,16203292426821,1

    исполнение затвора DN 40 – 500 с редуктором

    DNPN, кгс/см2ABCLверхний фланец по ISOn*dIxId2b*kМасса с редуктором, кг
    406,10,16681381532 F05 4 универсальных отверстия для PN 6-16 9х98,0
    506,10,168016115438,2
    656,10,168917515 468,4
    806,10,1695181158,5
    1006,10,161142004252 F0711х1111,5
    1256,10,1612721342 56 14х1413,2
    1506,10,161392264214,6
    2006,10,161752604260 F10 22х2227
    2506,10,16203292426834
    3006,10,1624233745 7847
    3506,10,162673684555
    4006 309 400 50 102 F144х22 27х27 38 4х10 80
    104х26
    164х30
    4506 328 422 50 1144х22 43 4х10 98
    104х26
    164х30
    5006 360 480 50 1274х22 36х36 46 5х12 148
    104х26
    164х33

    исполнение затвора DN 600-1200 с редуктором

    DNPN, кгс/см2ABCLверхний фланец по ISOn*d n*Md2b*kМасса с редуктором, кг
    6006 459 462 70 154 F1620х26 51 5х16 220
    1020х30
    1620х36
    7006 520 624 66 165 F2524х26 64 2-5х18 334
    1024х30
    8006 591 672 82 19024х30 468
    1024х33
    9006 656 720 118 203 F3024х30 75 2-5х20 763
    1028х33
    10006 722 800 142 21624х30 - 4хМ27 85 2-5х22 864
    1024х36 - 4хМ33
    12006 820 910 154 254 F3528х33 - 4хМ30 105 2-7х28 1280
    1028х39 - 4хМ36


    Основные габаритные и присоединительные размеры затворов с резьбовыми проушинами

    исполнение затвора DN 40-250 с рукояткой

    DNPNABCLверхний фланец по ISOn*MIxIМасса, с рукояткой, кг
    406 75 158 15 32 F054хМ12 9х9 4,0
    10,164хМ16
    506 80 161 15 434хМ12 4,5
    10,164хМ16
    656 89 175 15 464хМ12 4,8
    10,164хМ16
    806 95 181 15 4хМ16 5
    10,16
    1006 114 200 42 52 F07 11х11 7,5
    10,16 8хМ16
    1256 127 213 42 56 14х14 10
    10,16
    1506 139 226 42 12
    10,168хМ20
    2006 175 260 42 60 F108хМ16 22х22 17,5
    108хМ20
    1612хМ20
    2506 203 292 42 6812хМ16 24
    1012хМ20
    1612хМ24

    исполнение затвора DN 40-600 с редуктором

    DNPNABCLверхний фланец по ISOn*MI*Id2b*kМасса с редуктором, кг
    3006.10 242 337 45 78 F1012хМ20 22х22 52
    1612хМ24
    3506 267 368 45 F1012хМ20 61
    1016хМ20
    1616хМ24
    4006 309 400 50 102 F1416хМ20 27х27 38 4х10 87
    1016хМ24
    1616хМ27
    4506 328 422 50 11416хМ20 43 4х10 106
    1020хМ24
    1620хМ27
    5006 360 480 50 12716хМ20 36х36 46 5х12 148
    1020хМ24
    1620хМ30
    6006 459 462 70 154 F1620хМ24 51 5х16 241
    1020хМ27
    1620хМ33
  • исполнение затвора DN 50-1200 с редуктором

    DN PN A B C L верхний фланец по ISO n*d d2 k*b Масса, кг
    с голым штоком с редуктором
    50 10 83 120 32 108 F05 4х18 13 2х3 7 12
    16
    65 10 93 130 112 9 14
    16
    80 10 100 145 114 8х18 10 15
    16
    100 10 114 155 127 F07 8х18 16 3х5 14 19
    16
    125 10 125 170 140 19 19 24
    16
    150 10 143 190 140 8х22 22 27
    16
    200 10 176 208 45 152 F10 22 33 43
    16 12х22 35 45
    250 10 204 238 165 28,5 4х8 44 54
    16 12х26 52 62
    300 10 222 280 178 F12 12х22 32 58 73
    16 12х26 67 82
    350 10 270 310 190 16х22 32 82 97
    16 310 350 16х26 107 122
    400 10 300 340 51 216 F14 33 4х10 116 146
    16 330 400 16х30 38 140 170
    450 10 340 375 222 20х26 38 4х10 150 180
    16 363 422 20х30 43 190 215
    500 10 355 430 57 229 F16 20х26 41,5 5х12 165 225
    16 390 480 20х33 46 232 292
    600 10 410 500 70 267 20х30 51 5х16 235 305
    16 495 562 20х36 54 350 322
    700 10 478 560 82 292 F25 24х30 55 2-5х18 338 418
    16 580 624 24х36 64 442 522
    800 10 530 620 318 24х33 475 555
    16 655 672 24х39 590 670
    900 10 584 665 118 330 F30 28х33 75 2-5х20 595 725
    16 743 720 28х39 746 886
    1000 10 660 735 142 410 24х33 - 4хМ30 85 2-5х22 793 943
    16 802 800 24х42 - 4хМ39 976 1126
    1200 10 800 920 150 470 F35 28х39 - 4хМ36 105 2-7х28 1290 1440
    16 951 941 28х52 - 4хМ48 1540 1690
